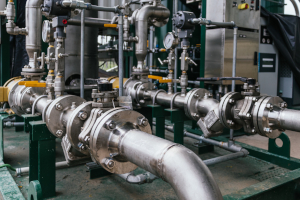

Nowoczesne instalacje przemysłowe, kompleksy rafineryjne i zaawansowane zakłady chemiczne w pełni opierają się na niezawodnych sieciach rurociągowych. Przesył gorącej pary wodnej, agresywnych cieczy czy gazów technologicznych pod bardzo wysokim ciśnieniem wymaga zachowania absolutnej szczelności na każdym centymetrze infrastruktury. Kluczową rolę w zapewnieniu pełnej integralności wielkogabarytowych połączeń kołnierzowych odgrywają odpowiednio znormalizowane komponenty, a zwłaszcza wytrzymałe pręty gwintowane wykorzystywane powszechnie w roli śrub dwustronnych.
Materiały do zadań specjalnych i wymogi PED
Wykorzystanie prętów w standardzie DIN 976 daje inżynierom ogromną elastyczność montażową podczas skręcania grubych flanszy i ciężkich zaworów przemysłowych. Aby jednak sprostać surowym wymogom europejskiej dyrektywy ciśnieniowej PED (Pressure Equipment Directive), elementy te nie mogą być produkowane ze zwykłej stali węglowej. W instalacjach pod presją wykonuje się je z wysoce wyspecjalizowanych stopów poddawanych ulepszaniu cieplnemu (co w nomenklaturze hutniczej oznacza się symbolem +QT).
Do najpopularniejszych materiałów w tym wymagającym sektorze należą stale nierdzewne i kwasoodporne klas A2 oraz A4, a także zaawansowane gatunki stopowe przeznaczone do pracy w wysokich temperaturach, takie jak 25CrMo4+QT, 21CrMoV5-7+QT czy 42CrMo4+QT. Z kolei w najbardziej ekstremalnych warunkach rurociągowych, gdzie zachodzi ryzyko silnego pełzania materiału, wykorzystywane są stopy o unikalnym składzie chemicznym, w tym X19CrMoNbVN11-1+QT, X22CrMoV12-1+QT oraz wysokostopowy X6NiCrTiMoVB25-15-2+QT.
Ochrona przed korozją a zaplecze produkcyjne na Śląsku
Odpowiedni dobór stopu to fundament bezpieczeństwa, jednak równie ważna jest trwała ochrona zewnętrzna elementów montażowych. W aplikacjach rurociągowych pracujących na świeżym powietrzu, nieustannie narażonych na opady i wilgoć, stosuje się gruby ocynk ogniowy, zapisywany w specyfikacjach technicznych jako TZN. Z kolei wewnątrz suchych, zadaszonych obiektów technologicznych z powodzeniem wystarczy powłoka oc.B, czyli standardowy ocynk galwaniczny (biały). Co ciekawe, pod kątem zaplecza technologicznego i optymalizacji dostaw, to właśnie województwo śląskie stanowi serce europejskiej inżynierii. Silnie uprzemysłowiony rejon Bielska-Białej to kluczowe terytorium produkcyjne, które regularnie zaopatruje skandynawski i zachodnioeuropejski sektor naftowo-gazowy w znormalizowane detale najwyższej jakości.
Najczęściej poruszane kwestie
Z jakich materiałów wykonuje się pręty DIN 976 do rurociągów podlegających pod PED?
Jako śruby dwustronne w instalacjach ciśnieniowych stosuje się stale ulepszane cieplnie (+QT), które są wysoce odporne na pełzanie i nagłe skoki ciśnienia. Główna lista obejmuje takie gatunki jak: 25CrMo4+QT, 21CrMoV5-7+QT, 42CrMo4+QT, X19CrMoNbVN11-1+QT, X22CrMoV12-1+QT, X6NiCrTiMoVB25-15-2+QT, a także klasyczne stale kwasoodporne A2 i A4.
Kiedy na prętach gwintowanych wymaga się powłoki ocynkowanej ogniowo (TZN)?
Oznaczenie TZN jest bezwzględnie wymagane we wszystkich odsłoniętych strefach zewnętrznych. Gruba, wtapiana w wysokiej temperaturze warstwa cynku stanowi niezawodną tarczę, chroniąc stalowe połączenia kołnierzowe przed deszczem, mrozem i zanieczyszczeniami przemysłowymi.
Czy w zamkniętych stacjach pomp można użyć elementów oc.B?
Tak, symbol oc.B oznacza ocynk galwaniczny (biały), który jest optymalnym i w pełni bezpiecznym rozwiązaniem do zastosowań wewnątrz wentylowanych i suchych hal, gdzie rurociągi nie mają styczności ze skrajnymi zjawiskami pogodowymi.
Specjalistyczne wsparcie dla inżynierii ciśnieniowej
Realizacja tak odpowiedzialnych inwestycji wymaga bezwzględnego polegania na certyfikowanych rozwiązaniach materiałowych. Firma Elgo to rzetelny dystrybutor, ale przede wszystkim uznany producent elementów złącznych zgodnych z PED, niezawodnych prętów gwintowanych oraz trwałych elementów złącznych cynkowanych ogniowo. Na każdym etapie planowania skomplikowanych węzłów przesyłowych wykwalifikowani doradcy techniczni służą inżynierom fachowym wsparciem, dbając o idealne dopasowanie wyśrubowanych parametrów metalurgicznych do środowiska roboczego. Wybierając certyfikowane DIN 976 od Elgo, wykonawcy zyskują pewność, że cała infrastruktura bez problemu przejdzie rygorystyczne testy ciśnieniowe i zapewni bezpieczną eksploatację przez dziesięciolecia.
